高頻線纜, 100Ω, 8對, 28AWG, PVC 外被
UL 20276 符合 燃燒VW-1

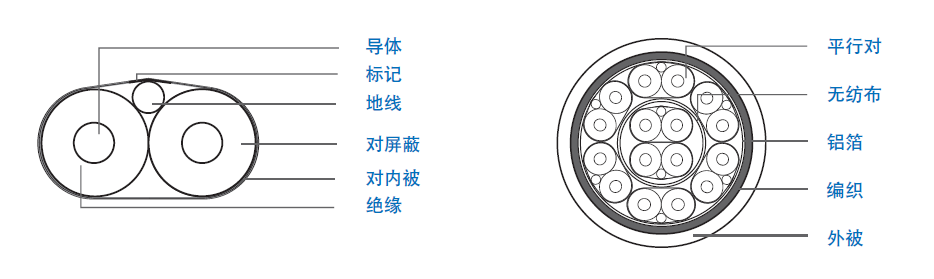

結構

  平行對   成纜
  導體：28 AWG 單根鍍銀銅線, 外徑0.35 mm   半成品：8 對 (#1-8) 一起成纜
  絕緣：0.41 mm of FPE, 外徑：1.17 mm, 顏色 - 本色   內屏蔽：雙面鋁箔，重疊率 25%
  對：扁平及平行   編織
  地線：28 AWG 單極鍍錫銅線, 外徑0.33 mm   外屏蔽：36 AWG 鍍錫導體，重疊率 80%
  對屏蔽：鋁箔麥拉帶, 鋁面朝內，顏色 - 藍   外被
  對外被：PET   0.76 mm 柔性PVC, 顏色 - 黑 直徑：8.20 mm 參考
  對外徑：1.4 * 2.6 mm 參考   印字
  對的標識：第1對整個長度標識#1 ，第2對整個長   E258654 AWM STYLE 20276 AWM Ⅰ/Ⅱ A/B 80℃
                   度標識 #2，共8對   30V KSHS-11-28-008 KINGSIGNAL xxxxM

電氣性能

  測試7米，功能適用10 GHz
  差模阻抗(Ohms@TDR)   100±5
  電容(pF/m, 1kHz)   Nom.42
  延時(ns/ft)   Nom. 1.55
  延時差(對內,ps/7m, Max)   70
  延時差(對間,ps/7m, Max)   350
  差模轉共模(SCD21, dB)   Nom. 28
  導體直流電阻(Ohms/km @ 20℃, Max)   220
  絕緣電阻(GOhms/km)   1.0
  傳播速率(%)   Nom.70
  介電強度(V)   100
  峰進運行電壓(V)   100
  測試電壓(線/線/屏蔽 Vrms 50Hz 1min)   500
  衰減 (SDD21)
           頻率(GHz)   衰減(Nom. dB/7m)
                   1.25   8.9
                   2.50   13.5
                   5.00   22.7
                   7.00   28.2
                   9.00   34.1
                   10.00   36.4

物理特性

  彎曲半徑(mm, min)   40
  操作溫度(℃)   -40~+85
  儲存溫度(℃)   -25~+65
