高頻線纜, 100Ω, 2對, 32AWG, PVC 外被
UL 20276 符合 燃燒VW-1

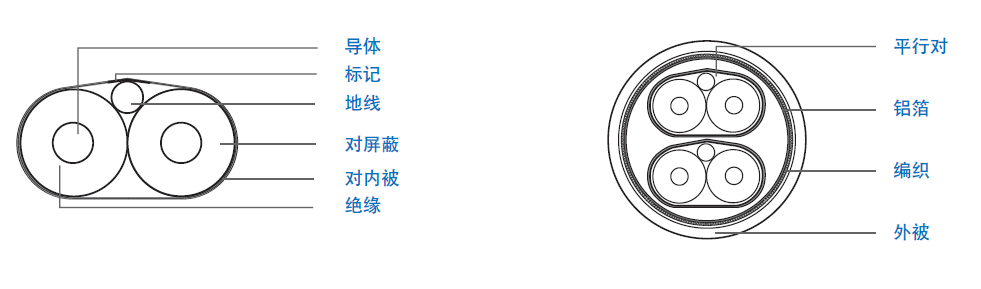

結構

  平行對   成纜
  導體：32 AWG 單根鍍銀銅線, 外徑0.21 mm   半成品：2 對 (#1-2) 一起成纜
  絕緣：0.24 mm of FPE, 外徑：0.72 mm, 顏色 - 本色   內屏蔽：雙面鋁箔，重疊率 25%參考
  對：扁平及平行   編織
  地線：32 AWG 單根鍍錫銅線, 外徑0.203 mm   外屏蔽：38 AWG 鍍錫導體，重疊率 80%
  對屏蔽：鋁箔麥拉帶, 鋁面朝內，顏色 - 藍   外被
  對外被：PET   0.60 mm 柔性PVC, 顏色 - 黑 直徑： 4.0 mm 參考
  對外徑：0.90*1.58mm 參考   印字
  對的標識：第1對整個長度標識#1 ，第2對整個長度   HIGH-SPEED 32AWG CABLE 2PAIR xxxxM
                   標識 #2

電氣性能

  測試3米，功能適用10 GHz
  差模阻抗(Ohms@TDR)   100±5
  電容(pF/m, 1kHz)   Nom.42
  延時(ns/ft)   Nom. 1.55
  延時差(對內,ps/m, Max)   15
  延時差(對間,ps/m, Max)   50
  導體直流電阻(Ohms/km @ 20℃, Max)   563
  絕緣電阻(GOhms/km)   1.0
  傳播速率(%)   Nom.70
  介電強度(V)   100
  衰減 (SDD21)
           頻率(GHz)   衰減(dB/3m Max)
                   1.25   8.4
                   2.50   12.8
                   5.00   20.2
                   7.00   25.8
                   9.00   33.0
                   10.00   35.0

物理特性

  彎曲半徑(mm, min)   25
  操作溫度(℃)   -40~+85
  儲存溫度(℃)   -25~+65
