高頻線纜, 100Ω, 7P * 28AWG + 6C * 29AWG, PVC 外被

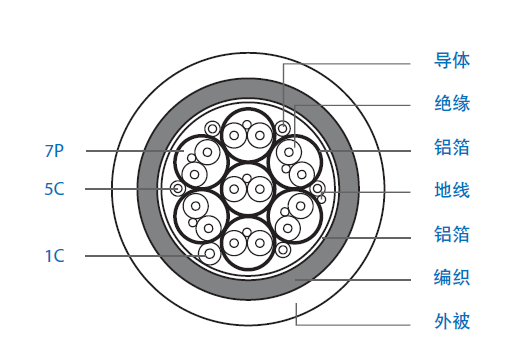

結構

  7P(雙絞線)   成纜
  導體：28 AWG 鍍錫銅線0.38   半成品：7P+6C+地線， 一起成纜
  絕緣：0.43 mm of FPE, 外徑：1.24 mm   地線： 28 AWG 鍍錫銅線 0.38
  顏色：白-綠，白-紅，白-藍，白-橙   內屏蔽：單面非自粘鋁箔
            白-棕，白-紫，白-灰   編織
  地線：28 AWG 鍍錫銅線 0.38   外屏蔽：36 AWG 鋁鎂合金導體，重疊率 85%
  對屏蔽：鋁箔麥拉帶, 鋁面朝內   外被
  對外被：麥拉帶   0.75 mm 柔性PVC, 顏色 - 黑 直徑： 9.8 mm 參考
  6C(低頻線)   印字
  導體：29 AWG 鍍錫銅線 0.36   E258654 AWM STYLE 20276 Ⅰ/Ⅱ A/B 80℃ 30V
  絕緣： 0.17 mm of FPE, 外徑：0.7 mm   KINGSIGNAL [Date code] xxxxM
  顏色 - 白，紫，黃，橙，灰
  絕緣： 0.35 mm of FPE, 外徑：1.05 mm, 顏色 - 粉紅

電氣性能

  差模阻抗(Ohms @ TDR,28AWG 信號對)   100 ±15
  絕緣電阻(MOhms/km)   30
  耐壓測試(VAC/min,50Hz )   400
  最大工作電壓(VMS)   400
  工作溫度(℃)   -40~+85

損耗

  頻率(MHZ)  損耗(dB/m)
  1   0.09
  10   0.18
  65   0.34
  100   0.44
  200   0.64
  400   0.94
  600   1.36
  800   1.79

物理特性

  彎曲半徑： 靜態：49 mm /動態：98 mm
