高速率電纜

<返回上一層

KSHS-11-28-002高速率電纜更多產品

高頻線纜, 100Ω, 2對, 28AWG, PVC 外被
UL 758, Page 20276; CSA22.2 No.210 符合 VW-1 / FT1

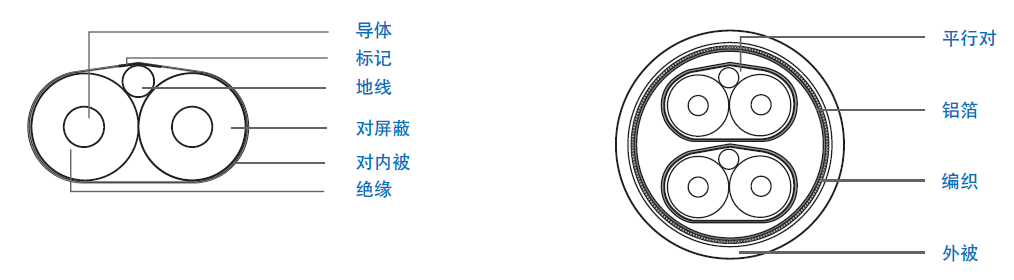

結構

平行對	成纜
導體：28 AWG 單根鍍銀銅線, 外徑0.35 mm	半成品：2 對 (#1-2) 一起成纜
絕緣：0.41 mm of FPE, 外徑：1.17 mm, 顏色 - 本色	內屏蔽：雙面鋁箔，重疊率 25%
對：扁平及平行	編織
地線：28 AWG 單極鍍錫銅線, 外徑0.33 mm	外屏蔽：38 AWG 鍍錫導體，重疊率 80%
對屏蔽：鋁箔麥拉帶, 鋁面朝內，顏色 - 藍	外被
對外被：PET	0.64 mm 柔性PVC, 顏色 - 黑灰色直徑： 4.70±0.20 mm
對外徑：1.4 * 2.6 mm 參考	印字
對的標識：第1對整個長度標識#1 ，第2對整個長	方利來：HIGH-SPEED 28AWG CABLE 2PAIR xxxxM
標識 #2	華為：E258654 AWM STYLE 20276 28AWG Ⅰ/Ⅱ
	A/B 80℃ 30V VW-1 CSA TYPE AWM 28AWG Ⅱ A/B
	80℃ 30V FT1 KSHS-11-28-002 KINGSIGNAL xxxxM

電氣性能

測試7米，功能適用10 GHz
差模阻抗(Ohms@TDR)	100±5
電容(pF/m, 1kHz)	Nom.42
延時(ns/ft)	Nom. 1.55
延時差(對內,ps/7m, Max)	80
延時差(對間,ps/7m, Max)	350
差模轉共模(SCD21, dB)	Nom. 28
導體直流電阻(Ohms/km @ 20℃, Max)	220
絕緣電阻(GOhms/km)	1.0
傳播速率(%)	Nom.70
介電強度(V)	100
峰進運行電壓(V)	100
測試電壓(線/線/屏蔽 Vrms 50Hz 1min)	500
衰減 (SDD21)
頻率(GHz)	衰減(Nom. dB/7m)
1.25	8.9
2.50	13.5
5.00	21.0
7.00	26.1
9.00	31.6
10.00	33.7

物理特性
