高頻線纜, 100Ω, 2對, 28AWG, LSZH 外被
UL13 CL2, FT1 符合

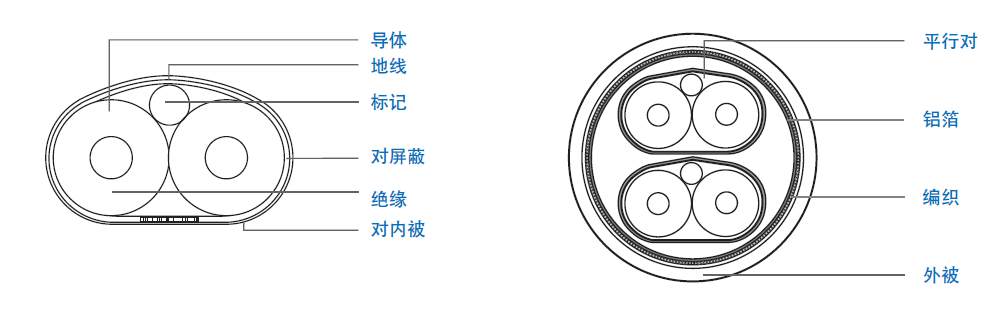

結構
| 平行對 | 成纜 |
| 導體：28 AWG 單根鍍銀銅線, 外徑0.35 mm | 半成品：2 對 (#1-2) 一起成纜 |
| 絕緣：0.41 mm of FPE, 外徑：1.17 mm, 顏色 - 本色 | 內屏蔽：雙面鋁箔，重疊率 25% |
| 對：扁平及平行 | 編織 |
| 地線：28 AWG 單極鍍錫銅線, 外徑0.33 mm | 外屏蔽：38 AWG 鍍錫導體，重疊率 80% |
| 對屏蔽：鋁箔麥拉帶, 鋁面朝內，顏色 - 藍 | 外被 |
| 對外被：PET | 0.64 mm LSZH, 顏色 - 黑 直徑： 4.70±0.20 mm |
| 對外徑：1.4 * 2.6 mm 參考 | 印字 |
| 對的標識：第1對整個長度標識#1 ，第2對整個長 | E258654 AWM STYLE 20851 28AWG Ⅰ/Ⅱ A/B 80℃ |
| 標識 #2 | 30V VW-1 CSA TYPE AWM 28AWG Ⅱ A/B 80℃ 30V |
| FT1 KSHS-11-28-002 IEC60332-3-24 | |
| KINGSIGNAL xxxxM |
電氣性能
| 功能適用(GHz) | 5 |
| 差模阻抗(Ohms) | 100±5 |
| 延時差(對內,ps/m) | <10 |
| NEXT(dB, @3.2GHz) | <-30 |
| 衰減 (SDD21) | |
| 頻率(GHz) | 衰減(dB/m Max) |
| 1.60 | 1.43 |
| 3.20 | 2.10 |
物理特性
| 彎曲半徑 | 5 * OD Min |
| 操作溫度(℃) | -40~+85 |
| 儲存溫度(℃) | -25~+65 |
