(1P*30AWG+D+AL+MY)*4C+1P*30AWG+5C*30AWG+AL+D+B

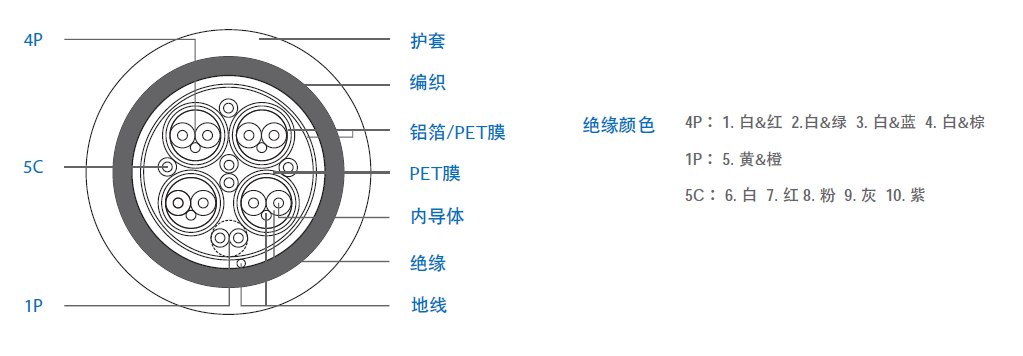

電纜結構
| 項目 | 描述 | |||
|---|---|---|---|---|
| 內導體 | AWG | 30AWG(4P) | 30AWG(1P) | 30AWG(5C) |
| 材料 | 多股鍍錫銅絞線 | |||
| 尺寸 | 7×(0.100±0.008) | |||
| 絕緣 | 材料 | 發泡PE | 發泡PE | 發泡PE |
| 直徑 | 0.80±0.05 | 0.55±0.05 | 0.55±0.05 | |
| 地線 | 材料 | 多股鍍錫銅絞線 | / | / |
| 尺寸 | 7×0.100±0.008 | / | / | |
| 里層鋁箔 | 覆蓋 | 100%(鋁層朝內) | / | / |
| 膜 | 覆蓋 | 100% | / | / |
| NO. | 4P | 1P | 5C | |
| 外層鋁箔 | 覆蓋 | 100%(鋁層朝外) | ||
| 地線 | 材料 | 多股鍍錫銅絞線 | ||
| 尺寸 | 7×(0.100±0.008) | |||
| 編織 | 材料 | 16×6×0.12A | ||
| 護套 | 材料 | 黑色PVC(RoHS) | ||
| 尺寸 | 5.5±0.15 | |||
| 印字 | HIGH SPEED HDMITM CABLE E258654 AWM STYLE 20276 80℃ 30V VW-1 KingSignal xxxxM |
|||
電氣性能
| 額定溫度(℃) | -25～+80 |
| 額定電壓(V) | 30 |
| 內導體電阻(Ω/Km 20℃) | ≤376.96 |
| 對內延時 (ps/m) | ≤112 |
| 遠端串?dāng)_(1-5000MHZ) | ＜-20dB |
| 絕緣電阻(MΩ·km) | ≥100 |
| 耐壓(VAC, 1min) | 500 |
| 阻抗 | 100±10 |
| 對間延時(ns/m) | ≤1.78 |
機械性能
| 護套老化溫度和時間(℃，h) | 113，168 |
| 伸長率(%) | 老化前>100，老化后>65 |
| 抗拉強度(Mpa) | 老化前＞10.5，老化后>7.35 |
| 防火等級 | VW-1 |
| 火花機測試 | 100% PASS |
衰減值(典型值)
| 頻點(MHZ) | 衰減(dB/3m) |
|---|---|
| 825 | 5 |
| 2475 | 12 |
| 4125 | 20 |
| 5100 | 25 |
