高頻線纜, 100Ω, 2P * 25AWG + 2C * 22AWG, PVC 外被

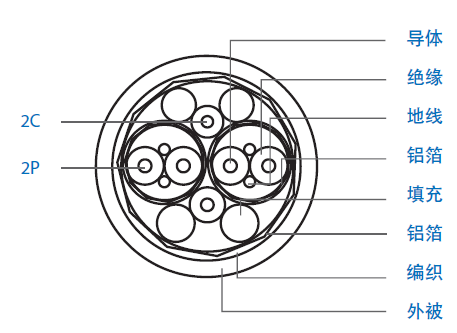

結(jié)構(gòu)

  2P   成纜
  導體：25 AWG 鍍錫銅線7*0.18   半成品：2P+2C+填充， 一起成纜
  絕緣：0.45 mm of FPE, 外徑：1.45 mm   內(nèi)屏蔽：單面非自粘鋁箔
            顏色-綠-紅，藍-橙   編織
  地線：28 AWG 鍍錫銅線 7*0.127   外屏蔽：38 AWG 鍍錫導體，重疊率 80%
  地線：28 AWG 鍍錫銅線 0.38   外被
  對屏蔽：鋁箔麥拉帶, 鋁面朝內(nèi)，顏色-黃   0.65 mm 柔性PVC, 顏色 － 黑 直徑：7.00 mm 參考
  2C   印字
  導體：22 AWG 鍍錫銅線 7*0.26   E258654 AWM STYLE 20276 24AWG Ⅰ/Ⅱ A/B 80℃ 30V
  絕緣：0.20 mm of PVC, 外徑：1.20 mm   KINGSIGNAL [Date code] xxxxM
            顏色-白，黑

電氣性能

  差模阻抗(Ohms @ TDR,28AWG 信號對)     100 ±15
  電容(pF/m, 1 kHz, 25AWG 信號對)     Nom.43
  延時(ns/m, 25AWG 信號對)     Nom.4.5
  導體直流電阻(Ohms/km@20℃, Max)   25AWG
  22AWG		   110
  50
  絕緣電阻(GOhms/km)     1.0
  介電強度(V)     100
  峰進運行電壓(V)     100
  測試電壓(線/線/屏蔽 Vrms 50Hz 1min)     500

物理特性

  彎曲半徑   5 * OD Min
  操作溫度(℃)   -40~+85
  儲存溫度(℃)   -25~+65
