網(wǎng)線
網(wǎng)線

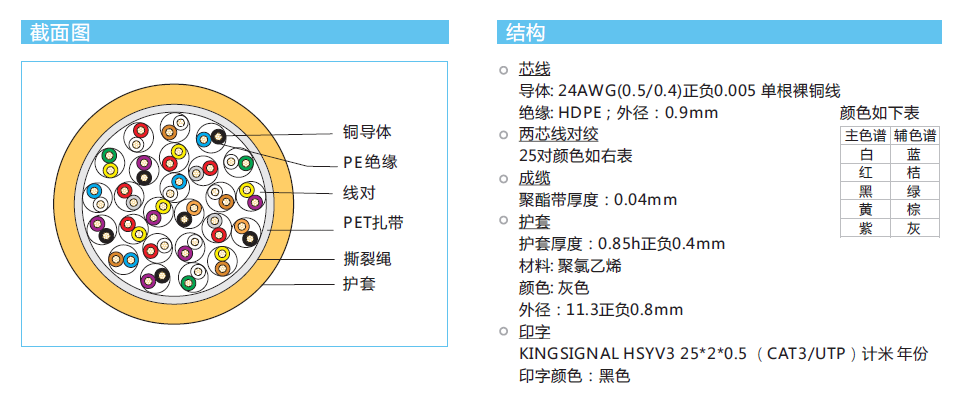

描述
額定溫度：75℃
實心退火軟圓銅線
顏色標識PE絕緣
包裝：305M/盤, 500米/盤
物理特性
導體斷裂伸長率：15%
絕緣抗張強度：16MPA
絕緣斷裂伸長率：300%
老化前護套抗拉強度：13.5MPa
老化前護套斷裂伸長率：150%
老化后護套抗拉強度：12.5MPa
老化后護套斷裂伸長率：125%
絕緣的可剝離性：不損傷絕緣和導體
電氣特性
| 單根導體直流電阻（max） | 9.5 Ω/100m |
| 絕緣電火花測試（DC）1min | 1 KV |
| 工作電容（max） | 6.6 nf/100m |
| 絕緣線芯斷線,混線 | 不斷線 不混線 |
| 絕緣電阻 | 大于等于 5000MΩ.km |
傳輸特性
| 頻率 MHz | NEXT db,min | EL_FEXT db,min | SRL db | 相時延 ns/100m |
|---|---|---|---|---|
| 1 | 41 | 39 | 12 | 570 |
| 4 | 32 | 27 | 12 | 552 |
| 10 | 26 | 19 | 12 | 545 |
| 16 | 23 | 15 | 11.2 | 543 |
