網線
網線
描述
額定溫度：70℃
參考標準：ANSI/EIA/TIA-568c&YD/T1019&IEC61156&UL444
單根裸銅導體
顏色標識PE絕緣
包裝：打卷裝箱或軸裝
最小靜態(tài)彎曲直徑：8倍電纜外徑

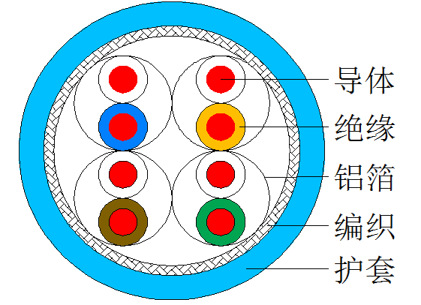

結構
滿足標準：ANSI/TIA-568-C.2、YDT1019-2013、IEC-61156-5-2009
導體：23AWG單根實芯裸銅
絕緣：FPE，外徑1.40mm參考
芯線對絞：橙/白、藍/白、綠/白、棕/白，每對鋁箔麥拉屏蔽
成纜：4對芯線對絞集合
編織：鍍錫銅線編織屏蔽
外被：PVC、LSZH、PE護套、顏色可選
直徑8.10mm參考
物理特性
最小靜態(tài)彎曲直徑：8倍電纜外徑
電氣特性
| 單根導體直流電阻(max) | 9.38 Ω/100m |
| 絕緣點火測試(DC) | 2.5 KV |
| 時延差(max) | 45 ns/100m |
| 特性阻抗（nom） | 100±15 Ω |
| 燃燒試驗 | 垂直燃燒 |
傳輸特性
| FREQUENCY | RL | IL | PSNEXT | PSELFEXT |
|---|---|---|---|---|
| 10 | 23 | / | / | 40 |
| 31 | 23 | / | 37 | 30 |
| 62 | 21 | 15 | 36 | 25 |
| 125 | 18 | 22 | 34 | 25 |
| 155 | / | / | / | 25 |
| 250 | 13 | 32 | 27 | 15 |
