彎曲不敏感單模光纖G.657.A2 更多產品

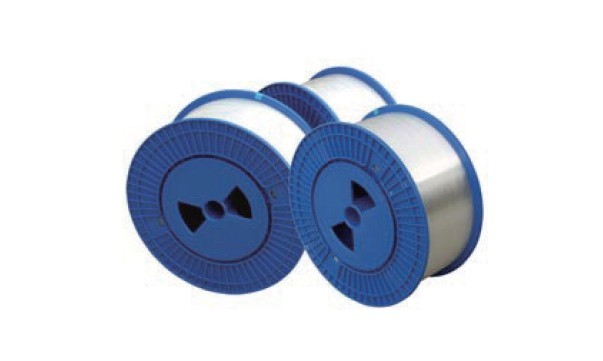

• 規格型號：彎曲不敏感單模光纖（G.657.A2）
• 執行標準：滿足ITU-T G.657.A1/A2/B2光纖技術規范要求。
• 產品特點：最小彎曲半徑可達7.5mm，具有優異的抗彎曲性能；完全兼容G.652單模光纖；1260～1626nm全波段傳輸；低的偏振模色散滿足高速率、長距離傳輸需要；在包括帶狀光纜在內的各種光纜中使用，極低的微彎附加衰減；擁有高的抗疲勞參數，確保在小彎曲半徑下的使用壽命。
• 應用說明：應用于各種結構的光纜、在1260～1626nm全波段傳輸、FTTH高速光路由、有小彎曲半徑要求的光纜、小尺寸光纜和光纖器件、使用L波段的要求。
技術參數
| 光纖性能 | 主要指標名稱 | 技術參數 | |
|---|---|---|---|
| 幾何尺寸 | 包層直徑 | 125.0±0.7um | |
| 包層不圓度 | ≤0.5% | ||
| 涂層直徑 | 243±7 um | ||
| 涂層/包層同心度誤差 | ≤12 um | ||
| 涂層不圓度 | ≤6% | ||
| 芯層/包層同心度誤差 | ≤0.5 um | ||
| 翹曲度(曲率半徑) | ≥4 m | ||
| 光學特性 | MFD(1310nm) | 8.8±0.4 um | |
| MFD(1550nm) | 9.8±0.5 um | ||
| 1310nm衰減系數 | ≤0.35 dB/km | ||
| 1383nm衰減系數 | ≤0.35 dB/km | ||
| 1550nm衰減系數 | ≤0.21 dB/km | ||
| 1625nm衰減系數 | ≤0.23 dB/km | ||
| 1285-1330nm范圍內最大衰減與1550nm相比 | ≤0.03 dB/km | ||
| 1525-1575nm范圍內最大衰減與1550nm相比 | ≤0.02 dB/km | ||
| 1310nm衰減不連續性 | ≤0.05 dB/km | ||
| 1550nm衰減不連續性 | ≤0.05 dB/km | ||
| PMD | ≤0.2 ps/(km1/2) | ||
| PMDq | ≤0.1 ps/(km1/2) | ||
| 零色散波長 | 1312±10 nm | ||
| 零色散斜率 | ≤0.092 ps/(nm2.km) | ||
| 1550nm色散 | ≤17 ps/(nm.km) | ||
| 1625nm色散 | ≤22 ps/(nm.km) | ||
| 光纜截止波長λc | ≤1260 nm | ||
| 機械性能 | 篩選應變 | 1% | |
| 動態疲勞參數Nd | ≥20 | ||
| 涂層剝離力 | 平均值 | 1.7 N | |
| 峰值 | 1.3-8.9 N | ||
| 環境性能 | 溫度附加衰減（-60℃到±85℃，兩個循環周期，1550nm） | ≤0.05 dB/km | |
| 溫度濕度循環附加衰減（85±2℃，相對濕度≥85%,30天，1550nm） | ≤0.05 dB/km | ||
| 浸水附加衰減（23±5℃，30天，1550nm） | ≤0.05 dB/km | ||
| 干熱老化（85±2℃，相對濕度50%，30天，1550nm） | ≤0.05 dB/km | ||
| 彎曲性能 | 15mm半徑10圈 1550nm | ≤0.03 dB | |
| 15mm半徑10圈 1625nm | ≤0.1 dB | ||
| 10mm半徑1圈 1550nm | ≤0.1 dB | ||
| 10mm半徑1圈 1625nm | ≤0.2 dB | ||
| 7.5 mm半徑1圈 1550nm | ≤0.2 dB | ||
| 7.5mm半徑1圈 1625nm | ≤0.5 dB | ||
| 氫老化性能 | 把光纖試樣在室內溫度下放置在氫氣分壓大于0.01atm的密閉容器中，監測光纖在1240nm波長下的衰減系數，當該衰減系數增加值大于氫老化前衰減系數值0.03dB/km時，取出光纖，把光纖在室內通風環境下放置14天后，所測得的光纖在（1383±3）nm波長下的衰減系數應不大于1310nm~1625nm范圍內的衰減系數最大值。 | ||
