TR組件用波控片系列
一、 概述 該電路的主要功能是將串行輸入的 21 位 0V~5V 信號，轉換為并行數據，再通過電 壓變換，驅動輸出-5V~0V 的互補信號。串行輸入的數據中有一位是回讀標識，用于實 現數據回讀。
二、 技術指標
2.1 功能說明 1) 輸入的 21 位數據依次為：RBF、SD0、SD1、ST1~ST6、AT1~AT6、SR1~SR6。 2) 輸出 14 對差分信號，依次為：S1~S12、rf_sw1、rf_sw2，每一組都是由互補信 號組成，如 S1 信號由 S1+、S1-組成。其中+為同相輸出，-為反相輸出。當輸出 的數據是“1”時，同相輸出端為 0V，反相輸出端為-5V。S1~S6 是輸入數據 ST1~ST6，SR1~SR6 經過緩沖器、雙路開關后的差分輸出。S7~S12 是輸入數據 AT1~AT6 經過緩沖器后的差分輸出。rf_sw1 是 T_R 信號的差分輸出，rf_sw2 是 ST0、ST1 經過與門后的輸出。 3) ST0、ST1 為串行輸入 SD0，SD1 不經過差分驅動器直接輸出。 4) SEL 為高時，電路處于數據保持狀態，不接收新數據；SEL 為低時，電路處于 接收狀態，在 CLK 的下降沿接收 DATA 端的數據，串行移位寄存器進行相應的 移位操作。 5) 回讀功能：接收到的數據幀分為正常寫數據幀和回讀數據幀，兩種數據幀的回 讀標識位 RBF 分別為 0 和 1。對應正常寫數據幀，串轉并電路的 DATA 端為輸 入模式，接收主機的數據；對應回讀數據幀，主機發送完數據后，間隔一段時 間后將主機的 DATA 端置為輸入模式，之后輸出同步時鐘信號；串轉并電路在 接收到回讀數據幀后，準備好相關數據，在同步時鐘的上升沿將 DATA 端設置 為輸出模式，并輸出數據，主機在時鐘下降沿接收數據，發送完畢后，串轉并 電路在 SEL 為高后將 DATA 端置為輸入模式，之后主機的 DATA 端設置為輸出 模式。 6) 在數據寫入以及回讀完成后，在 DARY 的上升沿，將 20 位移位寄存器的數據加 載到緩沖器中，根據 T_R 的狀態進行相應的輸出。 7) T_R 為高時，雙路開關選擇 ST1~ST6；T_R 為低時，雙路開關選擇 SR1~SR6。

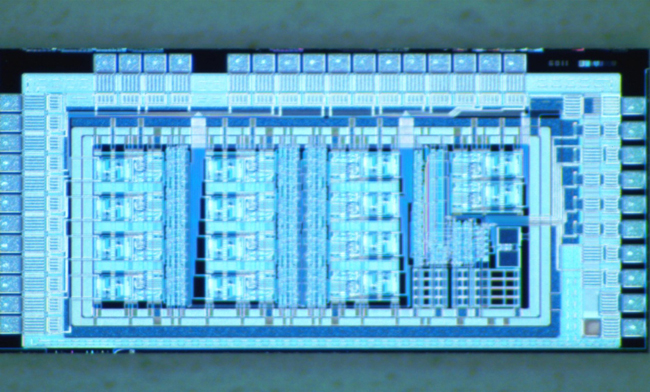

2.2 原理說明 該專用集成電路由數字和模擬部分組成。數字部分由串并轉換移位寄存器、緩沖寄 存器、多路開關等功能電路構成。模擬部分即是由電壓轉換電路組成，另外還加了一塊 上電復位電路。 電路上電后，上電復位模塊開始工作，對數字部分的寄存器、時鐘、數據進行清零， 大約 1µs 結束清零，數字部分電路在時鐘下降沿開始將串行數據變并行數據工作，再將 并行數據送入模擬部分電路，驅動放大后輸出。
