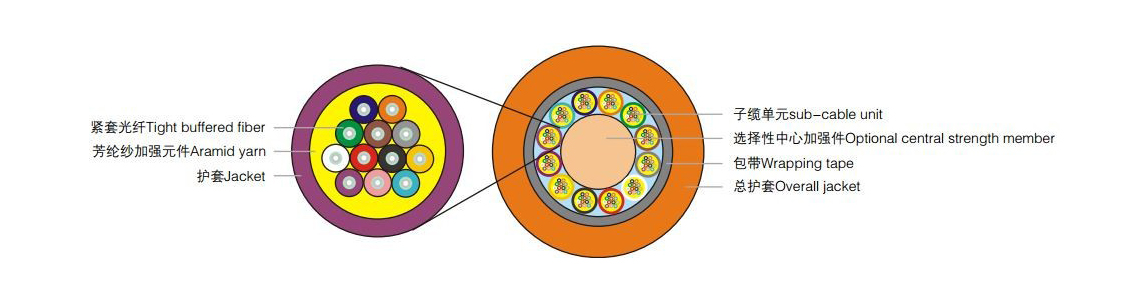

多芯配線圓形室內光纜Ⅱ型 更多產品
技術特點
• 具有良好的機械性能和環境性能。
• 阻燃（或不延燃）性能滿足相關標準的要求。
• 支持大容量數據傳輸。
• 適用于室內布線，可作為水平布線用光纜使用。
• 適用于尾纖、跳線；還可用于光通信設備機房、光配線架、光儀器、設備等的光連接。
• 護套材料：阻燃聚氯乙烯（PVC）、低煙無鹵阻燃聚烯烴（LSZH）或其它商定材料。
• 可以根據客戶特定要求設計相應產品。
技術參數
| 光纖芯數 | 光纜結構 (單元×芯數) | 光纜尺寸 (mm) | 光纜重量 (kg/km) | 允許拉伸力 (N) | 允許壓扁力 (N/100mm) | 適用溫度范圍 (℃) |
||
|---|---|---|---|---|---|---|---|---|
| 長期 | 短暫 | 長期 | 短暫 | |||||
| 16 | 4×4 | 13.1 | 132 | 400 | 1000 | 300 | 1000 | -20~+60 |
| 24 | 6×4 | 16 | 192 | 500 | 1200 | 300 | 1000 | |
| 36 | 6×6 | 17.5 | 235 | 550 | 1300 | 300 | 1000 | |
| 48 | 6×8 | 18 | 266 | 600 | 1400 | 300 | 1000 | |
| 64 | 8×8 | 20 | 308 | 650 | 1400 | 300 | 1000 | |
| 72 | 6×12 | 21 | 335 | 700 | 1500 | 300 | 1000 | |
| 96 | 8×12 | 23.2 | 478 | 800 | 1600 | 300 | 1000 | |
注：1.最小彎曲半徑：對于B1.1類，B1.3 類，B4 類單模光纖，以及多模光纖，在動態彎曲情況下為20D,在靜態彎曲情況下為10D。
對于B6類光纖，在動態彎曲情況下為10D，在靜態彎曲情況下為5D。（D為圓形纜外徑）
2.表中光纜尺寸和光纜重量的數值均以ф0.9緊套光纖為依據計算得出的。
3.表中所有數值均作為參考，若數值有增改，恕不另行通知。
