蝶形光纜

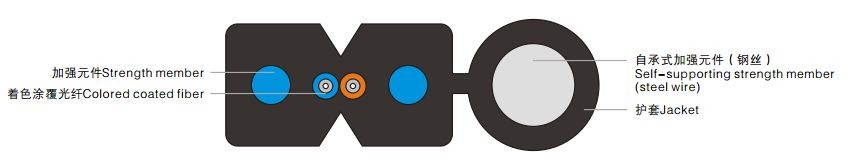

自承式蝶形引入光纜 GJYX(F)CH 更多產品
技術特點
• 產品尺寸小、重量輕、結構緊湊，采用獨特的凹槽設計，無需工具即可開剝光纜，施工方便。
• 自承式光纜具有優越的抗拉性能，可以承受50米的飛跨拉設。
• 光纖置于兩根加強件中間，具有優異的抗側壓和抗拉性能。
• 采用G.657彎曲不敏感光纖的蝶形光纜具有優異的抗彎曲性能。
• 適用于接入網或用戶駐地網中作為室外進入室內引入光纜。
• 光纜護套采用低煙無鹵阻燃材料，達到光纜在室內使用對阻燃性能的要求。
技術參數
| 光纖芯數 | 光纜尺寸 (mm) | 光纜重量 (kg/km) | 允許拉伸力 (N) | 允許壓扁力 (N/100mm) | 適用溫度范圍 (℃) |
|||
|---|---|---|---|---|---|---|---|---|
| 非金屬加強 | 金屬加強 | 長期 | 短暫 | 長期 | 短暫 | |||
| 1 | 5.1×2.0 | 18 | 21 | 300 | 600 | 1000 | 2200 | -40~+60 |
| 2 | 5.1×2.0 | 18 | 21 | 300 | 600 | 1000 | 2200 | |
| 3 | 5.1×2.0 | 18 | 21 | 300 | 600 | 1000 | 2200 | |
注：1.最小彎曲半徑：B6 類光纖，在動態彎曲情況下為10H，在靜態彎曲情況下為5H。（H為扁形纜橫截面短軸）
2.表中所有數值均作為參考，若數值有增改，恕不另行通知。
