多芯同軸電纜
多芯同軸電纜
SYV-75-1.5-1×8 更多產品

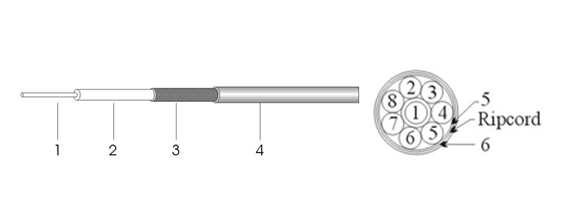

結構參數
| 項目 | 材料 | 直徑 |
|---|---|---|
| 1. 內導體 | 裸銅線 | 0.254 |
| 2. 絕緣體 | 聚乙烯 | 1.52 |
| 3. 外導體 | 鍍錫銅線編織 | Nom.1.90 |
| 4. 護套 |
聚氯乙烯(PVC) |
2.55 |
| 內電纜印字 | 1/1×內單根電纜印字可以是2-8 | --- |
| 5. 隔離 | 聚酯帶 | --- |
| 6. 外護套 | 聚氯乙烯(PVC) | 9.60 |
電性能參數
| 最大內導體直流電阻(Ohm/km@20℃) | 365 |
| 最小絕緣電阻(Gohm.km) | 10 |
| 電容(pF/m) | Nom.67 |
| 阻抗 | 75 |
| 耐壓(Vdc 50Hz/1min.) | 1500 |
| 工作電壓(Vrms) | 500 |
| 兩同軸間電纜串音(dB) | 70 |
機械和環境性能
| 工作溫度范圍(℃) | -25至+70 |
| ROHS環保 | 符合 |
衰減
| 頻率(MHz) | 衰減(dB/100m) |
|---|---|
| 4 | 6.5 |
| 10 | 10.0 |
| 17 | 13.5 |
| 70 | 27.0 |
| 200 | 46.0 |
