KSR低損電纜
KSR低損電纜
金信諾生產的KSR低損耗電纜具有使用頻度高、柔軟性好、衰減小、一致性好、耐候性好等特點,目前主要應用于移動、微波通訊,以及其設備中傳輸高頻信號。我們的產品覆蓋KSR100、KSR195、KSR200、KSR240、KSR300、KSR400、KSR500、KSR600、
FLL142、FLL179D、FLL375、FLL560、FLL620等眾多型號，并為您提供貼心的服務。

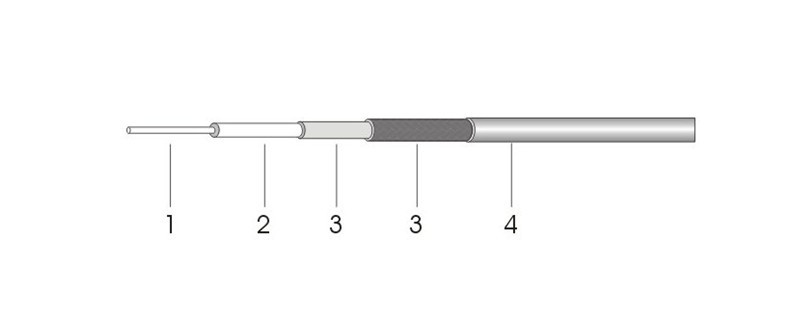

結構參數
| 項目 | 材料 | 直徑 |
|---|---|---|
| 1. 內導體 | 裸銅線 | 0.94 |
| 2. 絕緣體 | 發泡聚乙烯 | 2.79 |
| 3. 外導體 | 自粘鋁箔+鍍錫銅線編織 | Nom.3.53 |
| 4. 護套 | 聚乙烯 | 4.95 |
電性能參數
| 電容(pF/m) | 79.7 |
| 阻抗 | 50 |
| 傳輸速率(%) | 80 |
| 內導體直流電阻(ohm/m) | 26.08 |
| 外導體直流電阻(ohm/m) | 16.88 |
| 護套耐壓(Vrms) | 3000 |
| 峰值功率(KW) | 2.5 |
| 衰減屏蔽(>dB) | 90 |
機械和環境性能
| 工作溫度范圍(℃) | -40至+80 |
| 彎曲半徑 | 25 |
| ROHS環保 | 符合 |
衰減和平均功率
| 頻率(MHz) | 衰減(dB/100m) | 平均功率(KW) |
|---|---|---|
| 30 | 6.5 | 0.78 |
| 50 | 8.4 | 0.60 |
| 150 | 14.6 | 0.35 |
| 220 | 17.7 | 0.29 |
| 450 | 25.6 | 0.20 |
| 900 | 36.5 | 0.14 |
| 1500 | 47.7 | 0.11 |
| 1800 | 52.5 | 0.10 |
| 2000 | 55.5 | 0.08 |
| 2500 |
62.4 |
0.07 |
| 5800 | 93.0 | 0.05 |
